电能质量在线监测终端

产品详情

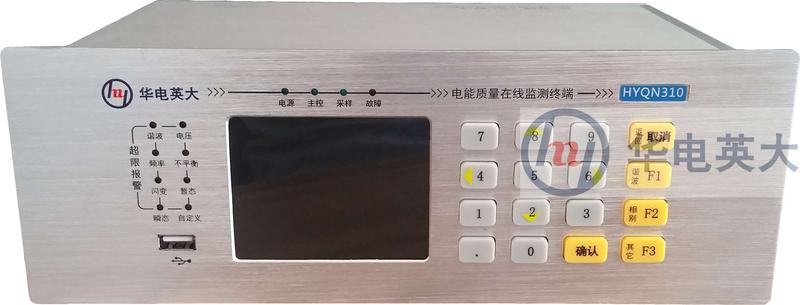

HYQN系列在线式电能质量监测终端（以下简称“终端” ）是专门针对电能质量问题而开发设计的智能化数据采集处理终端。能够对电能质量数据进行全天候不间断监测。

1 主要功能

监测的主要电气参数：稳态电能质量参数：频率偏差、电压偏差、谐波（提供谐波及谐波群、子群）、间谐波（提供间谐波及间谐波群、子群）、电压波动、闪变、三相不平衡度及序分量。稳态电能质量干扰录波：根据设定的稳态电能质量指标门限，同时触发电压电流录波。暂态电能质量参数：电压暂升、暂降、短时中断。事件及其录波触发方式：门限触发，突变量触发，手动触发；电压电流同时录波。其它参数：基波及各次谐波有功功率、无功功率、视在功率；视在功率因数，相移功率因数；基波及各次谐波电压、电流有效值等。
数据保存：终端可以本地保存监测数据，其中稳态数据能够保存2~6个月的记录，暂态数据能够保存总时长20～120分钟的录波数据（视分辨率而定）。
通讯接口：提供了RS-485、以太网等多种通讯接口。
显示功能：配备了TFT LCD，可实时显示三相电压、电流波形（相当于示波器功能，刷新率5次/秒），谐波幅值及柱状图、功率频谱柱状图及方向，其它电参量、设置参数等。
时钟校对：配备GPS脉冲和IRIG-B码对时接口，实现时间的精准校对，同时具备NTP网络对时。
U盘备份：在通讯线路故障或通讯条件不具备的情况下，用户可以将装置中保存的监测记录直接备份到U盘中。待回到监控中心，再将U盘中的记录导入数据库中。
省电模式：在一定时间内若没有键盘操作行为，装置就会自动进入省电模式（关闭屏幕显示），但仍正常工作。当再次操作键盘，装置即退出省电模式。

2 技术特点

整机全电子化，低功耗，无振动：嵌入式+DSP技术，在保证高性能的同时兼顾了低功耗，整机没有任何高热和振动器件，保证了设备长期稳定可靠运行。
全密封、紧凑设计：全密闭结构，整机没有任何散热孔，防止灰尘的进入，进一步确保了产品的可靠性。体积小巧、结构紧凑，标准2U高度，便于在各种场合安装。
基于面向对象的设计，既运行可靠，又灵活扩展：基于面向对象的单元化设计理念，采用一对一的监测方式，各单元间独立运行、互不影响，提高了可靠性，可扩充性和灵活性也大为加强。
满足GB、IEC电能质量标准：10周波采样窗无间隙采样，进一步优化采样电路及信号同步技术，确保测量数据的高精度。
滑动窗口暂态事件捕捉：采用滑动窗口捕捉暂态事件，能准确捕捉每个暂态信号，相对于IEC半周波有效值方式，把时间精度从20ms提高到1ms，便于结合实时模式探测故障源、预测潜在故障。
可满足用户无失真、个性化电能质量监测需求：电能质量指标监测及数据简约的方法直接关系到监测数据的应用方向。不同需求的电能质量特征刻画、技术经济评估、控制目标、数据挖掘需要个性化的监测方法及数据简约方法的支撑。
大容量面向用户需求的FLASH数据存储：为确保存储硬件的可靠性，采用内部固化的大容量FLASH，容量可根据用户需要进行扩充。
模块化嵌入式软件设计，远程维护灵活方便：模块化软件设计，可根据用户需求灵活添加、扩充通讯协议、数据类型、设置参数等功能。可远程升级设备软件，大大提高了维护效率，降低了维护成本。
兼容DL500－2009电压检测仪要求。
