便携式电能质量分析仪

产品详情

1 产品简介

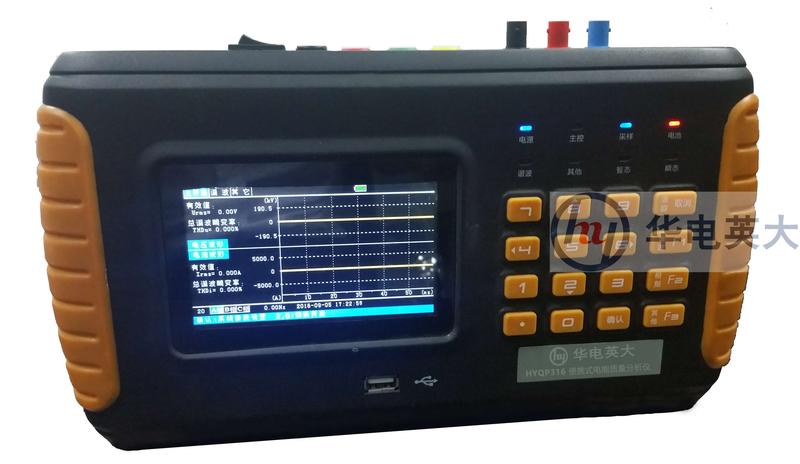

HYQP系列便携式电能质量分析仪是专门针对国内市场要求而开发的高性能电能质量及电气量测试仪表。该分析仪能够随时随地对用户所关心的电能质量进行测试分析，集示波表、电压监测仪、闪变仪、谐波分析仪、功率仪、暂态事件录波仪等功能于一体，能够满足用户的多种现场测试要求；该分析仪同时还具有强大的数据分析功能，通过随机配送的电能质量分析软件，用户能够对电能质量状况进行多角度、多模式的分析、评估。

HYQP分析仪应用于电网公司、发电企业（包括集中式新能源发电及分布式发电）、电力用户、节能监察机构、研究机构等，使用户可以简单快速的检测各项电能质量及其它电气量参数，完成电能质量问题分析评估、电能质量治理方案研究及效果评估、电气设备运行状态预测、能效管理分析等。

2 产品特点

依据国内用户需求和使用习惯开发，全中文实时界面，现场无须繁琐设置（即使现场设置错误也不影响后续数据还原），操作简单易上手。
配套强大数据分析软件，一键操作，完成报表汇总、图形趋势等多种方式分析、评估，并输出分析结果。
同时满足GB、IEC电能质量标准要求。
分析仪具有大容量的数据存储能力，可满足现场长期连续监测的要求。
可定制增加用户所需数据分析功能，满足用户个性化需求。

3 主要功能

3.1 主要测试参数

稳态电能质量参数：频率偏差、电压偏差、谐波、间谐波、电压波动、闪变、三相不平衡度及序分量具；备谐波集、谐波子集、间谐波集、间谐波子集测试功能。
暂态电能质量参数：电压暂升、暂降、短时中断；事件触发方式：常规门限触发，突变量触发，手动触发；具备电压电流同时录波功能。
其它电气量参数：有功功率、无功功率、视在功率（包括总视在功率、基波视在功率、谐波视在功率），谐波相位、视在功率因数，相移功率因数，电压、电流有效值等。

3.2 分析软件功能

通过随机配送的分析软件，可现场在线或后续离线实现设备的参数设置、数据管理等功能；在线设置错误可通过后续离线设置还原正确的数据。
现场应用分析软件可记录实时测试数据，对关心的工况、生产工艺过程在线或离线进行完整的实时数据分析。
分析软件可自动生成多种分析评估报表，如电能质量综合报表、电能质量月报表，及谐波、不平衡度、闪变、事件等专项分析报表。
分析软件可对任意时间段的波形数据进行详细记录，并生成各类电能质量变化趋势曲线。
分析软件可通过ITIC曲线、IEC暂态事件汇总表等多种方式对暂态事件进行分析评估。
各项报表和曲线的分析时间间隔可自定义。

4 数据存储与通信

数据保存：设备内置大容量FLASH存储器，可以就地保存监测数据，其中稳态数据能够保存2～6个月的记录，暂态数据能够保存总时长20～120分钟的录波数据（视分辨率而定）。
通讯接口：提供以太网、USB、RS-485等多种通讯接口，既可通过以太网口随时进行数据传输，也可通过USB接口进行数据提取和备份。

5 技术参数

电流测量回路
