1 产品简介

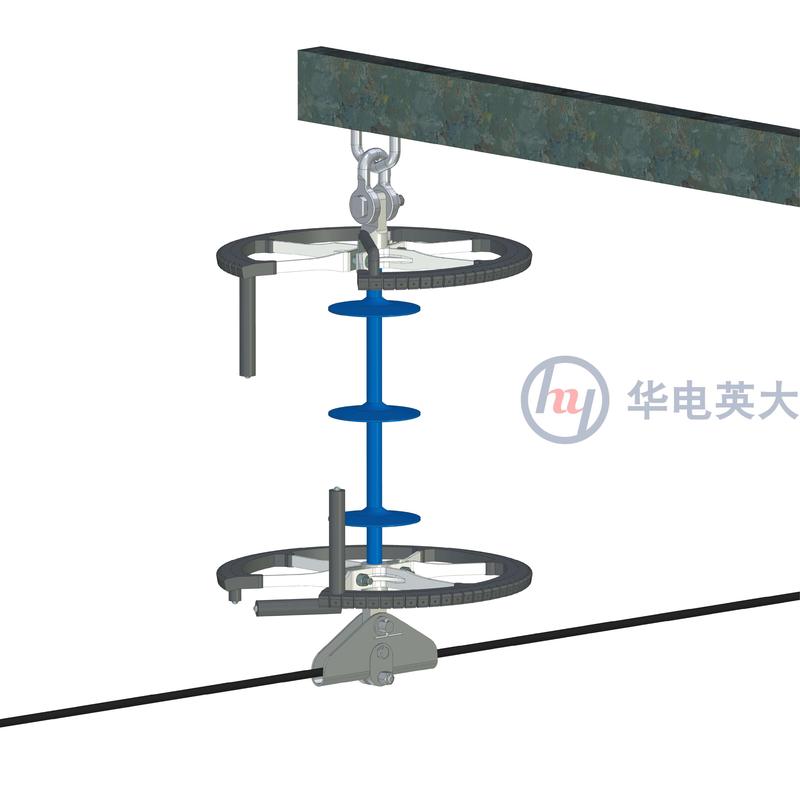

SAd35z多腔室吹弧式35kV线路避雷器用于保护40kV以下架空线路免受直击雷过电压及其不利的后果影响。

避雷器的主要组件是由硅橡胶体和若干电极组成的EQ（EasyQuench，简易淬弧）系统。独一无二的EQ技术其特点在于它可将雷击造成的线路短路电流的巨大能量释放到空中。沿线（直接或感生）雷击电涌将在端子电极之间引燃电弧，通过串联放电室将电弧分割后熄灭。

• 避免线路跳闸及运行中断


• 防止绝缘子和导线破损

• 避免变电站附近短路

2 技术特点

• 免维护（使用寿命≥20年）

• 高直击雷耐久性

• 自我保护

3 技术参数

• 最高系统电压：40kV

• 最大持续电流：5kA

• 气隙：250～600mm

• 户外工作环境温度：－60°C～＋50°С

• U50%，雷电冲击放电电压：200kV

• 最低工频耐压：90kV（干燥）／80kV（潮湿）

• 雷电放电容量（μs）^*：2.4C

• 高电流冲击（4/10μs）^*：65kA

• 多次（≥4次）冲击电流耐受能力（8/50μs）：20kV

• 重量：3kg

  * 符合IEC60099-8标准
