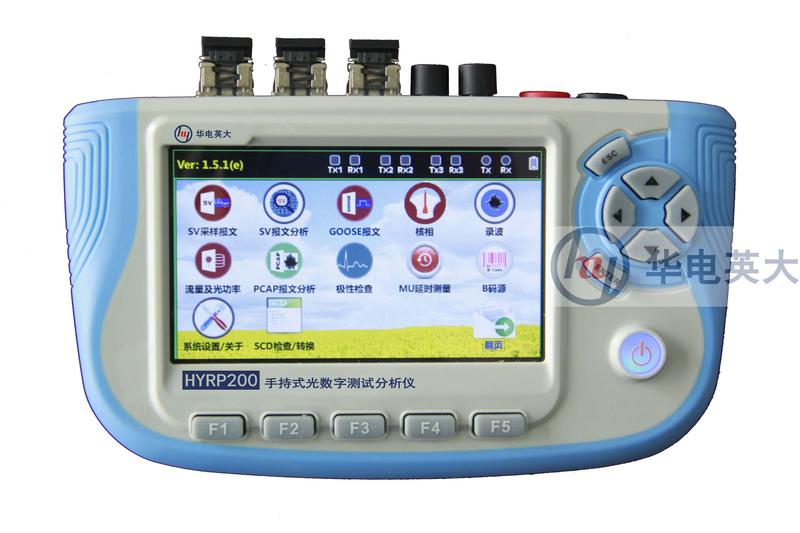

HYRP200手持式光数字测试分析仪是基于智能变电站相关标准开发的一款测试和分析仪器，实现对SV、GOOSE、B码和IEEE1588报文的解析，幅值、相位和频率计算，虚端子监视；通过SV、GOOSE报文的发送和对GOOSE报文订阅实现对智能设备的闭环测试；通过对不同控制块的解析和计算实现核相功能；硬接点开入和开出的使用可以完成对智能操作箱传输延时和SOE对时精度的测试；SV报文的异常报文分析统计和同步功能实现对合并单元的离散性、丢帧和绝对延时的测量。

HYRP200体积小巧，所表现的操作方便性以及强大的功能，很好地满足了智能变电站在安装、调试、运行和检修工作中对继电保护、测控装置、合并单元、智能终端等IED设备的检测、调试和分析要求。

1. 技术特点

• 电容液晶显示屏，触摸操作更便捷

• 体积小，携带方便，续航时间长，一次充电可正常工作10小时以上

• 丰富的专项保护测试功能模块，将数字继电保护测试仪手持化，具有手动测试、状态序列、整组试验、 距离保护、过流保护、零序保护、递变、功率方向、谐波叠加、差动比率和谐波制动等功能模块

• 具有MU测试功能。可测试MU传输延时、SV采样值报文完整性、SV采样值离散度、SV采样值精度

• 具备硬接点开入开出，可测试智能终端GOOSE转硬接点、硬接点转GOOSE转换延时

• 具有硬件串接转发功能，可串于光纤回路中，正常分析数据的同时转发光信号数据，硬件转发延时小于100ns

• 支持SCD文件的直接导入解析，无需PC版软件转换，即拷即用

• 支持SCD文件的图形化显示，仪器内部可图形化显示IED设备互联关系以及虚端子连线

• 支持报文参数与SCD文件一致性检查

• 独特的模拟量电压采集功能，支持模拟量与数字量核相。以模拟量为基准，完成数字量的异地核相

• 极性检查功能。采用直流法对电流互感器极性进行测试

• 具有录波和PCAP文件离线分析功能

• 具有B码发送功能，可做为授时设备使用

2. 独具的特色功能

• SCD文件对比功能

• SCD文件逻辑、语法检查及图形化显示功能

• 具备模拟与数字、数字与数字以及异地核相功能

• SV、GOOSE报文一致性检查功能

• 具有B码发送功能，可作为授时设备使用

• SV和GOOSE录波及分析功能

• PCAP文件的离线分析功能

• 强大的保护专项测试功能。具有叠加谐波、递变、整组、距离、零序、过流、反时限、差动、功率方向、低周减载、低压减载等专项测试模块

• 接收和发送4kHz、12.8kHz和10kHz等采样频率下的IEC61850-9-2报文

3. 主要功能

• SCD文件解析和对比


• SV测量与报文分析

• GOOSE报文解析和报文分析

• 核相及报文延时测量

• 录波

• 极性测试

• 光功率及报文流量测量

• IRIG-B码报文解析

• 手动测试

• 状态序列

• 智能终端测试

• 叠加谐波

• 专项测试

• 多机协同测试

• 异常模拟测试

4. 现场典型应用

• 光纤端口发送功率测量

• 光纤端口接收功率测量

• SCD文件比对

• SCD文件逻辑语法检查及IED关联关系检查

• SV、GOOSE报文一致性检查

• 合并单元同步性检查

• 对合并单元发送SV报文的离散值和丢帧等报文质量进行检查

• 合并单元传输延时测量

• 交流电气量之间的相序和相位核准

• 保护及MU零漂及交流采样精度检查

• 双AD不一致测试及检查

• 保护采样值品质位检查

• GOOSE发送机制检查

• SV、GOOSE检修硬压板状态检查

• 保护软压板、SV输入软压板、GOOSE输出软压板状态检查

• SV、GOOSE虚端子检查

• 母差、线路和主变保护的定值及动作逻辑测试

• 智能终端传输延时测量

• 智能终端SOE对时精度检查

• 监控系统四遥测试

• 电流互感器极性测试

• B码时间质量检查

• 保护及智能终端GOOSE端口压力测试

• 整组传动试验
